製品紹介

ケーシング鋼管

概要

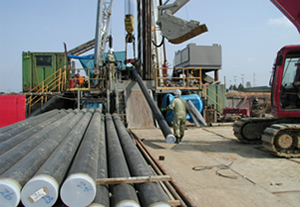

  • 信頼性の高いAPI規格品とともにJIS規格品のネジ付ケーシング及びストレーナ鋼管を常備し、最小リードタイムで掘削現場へ輸送します。
  • API品は10m、JIS品は9mの長尺を標準としていますので、高能率なケーシングの設置が可能です。
  • 当社独自のネジ継手(TE-FJTM)付鋼管もあります。
ケーシング鋼管概要

TE-FJTMの特徴

  • ①継手部外径が管体と同一であるため、掘削径の最小化が図れます。また、既存井戸を改修する場合、内径の大きなケーシング選択が可能です。
  • ②APIバットレスネジと同じ形状のテーパーネジのため、継手強度が高く且つ高気密性で、緩みが起にくい構造となっています。
  • ③継手強度は平行角ネジの約1.2倍あります。

注：テーパー値は耐密を要求される管用テーパーネジ(JIS B 0203)と同じ1/16。

TE-FJ

雄ネジ断面を赤色塗り

TE-FJTM鋼管のジョイント部(開孔サンプル)

ジョイント部拡大

製造可能範囲

ケーシング鋼管の仕様（規格・寸法及び継手種類）

製品データ
グレード 呼称寸法 管体寸法 継手種類
ネジ プレン
エンド
API5B フラッシュ
ジョイント
外径
(mm)		 厚さ
(mm)		 ST
(短ネジ)		 継手部
外径
(mm)		 TE-FJTM 継手部
外径
(mm) 		片端
ベベル
片端
プレン
API J55 9-5/8"×36LBS 244.5 8.94 ○ 269.9 ○ 244.5
API J55 7"×23LBS 177.8 8.05 ○ 194.5 ○ 177.8
JIS STPG370 200A×SCH40 216.3 8.2     ○ 216.3 ○
JIS STPG370 150A×SCH40 165.2 7.1     ○ 165.2 ○
JIS STPG370 150A×SCH60 165.2 9.3     ○ 165.2 ○
JIS STPG370 125A×SCH40 139.8 6.6     ○ 139.8 ○
JIS STPG370 125A×SCH60 139.8 8.1     ○ 139.8 ○
JIS STPG370 125A×SCH80 139.8 9.5     ○ 139.8 ○
JIS STPG370 100A×SCH40 114.3 6.0     ○ 114.3 ○

1.長さは7.62～10.36mですが、API品は通常10m、JIS品は通常9mです。
2.上記以外のグレード、寸法、ネジ種類も製造可能ですのでご相談ください。
