ストレーナー鋼管（スクリーンパイプ）
油・ガス等を抽出する鋼管外表面に孔加工が施されている鋼管で、指定された孔の形状・開孔率に加工致します。

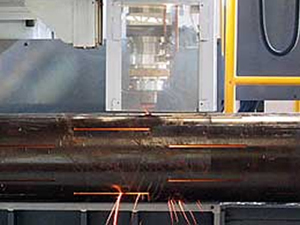

最新鋭レーザー加工機を使用して、最長12mの長尺ストレーナー鋼管の製造が可能です。
スリットタイプとホールタイプいずれも可能です。
形状、孔数、開孔率についてはご相談に応じます。

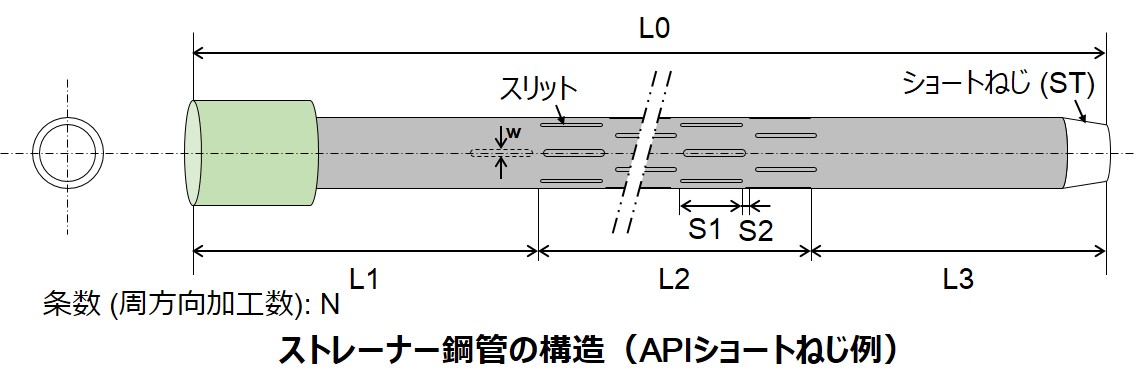

| 用途 | 管寸法 | 標準スリット | L1 (mm) |
L2 (mm) |
L3 (mm) |
L0 (mm) |
管端 形状 |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 長さ | 幅 | 間隔 | 条 数 N |
配 列 |
列数 | 個数 | 開 口 率 (%) |
|||||||
| S1 (mm) |
W (mm) |
S2 (mm) |
||||||||||||
| 温泉井 | 9-5/8" | 200 | 3.2 | 50 | 8 | 千鳥 | 33 | 264 | 2.2 | 1,050 | 8,200 | 750 | 10,000 | ST |
| 7" | 200 | 3.2 | 50 | 6 | 千鳥 | 33 | 198 | 2.3 | 1,050 | 8,200 | 750 | 10,000 | ST 又は TE-FJ |
|
| 200A | 200 | 3.2 | 50 | 8 | 千鳥 | 33 | 264 | 2.8 | 1,050 | 8,200 | 750 | 10,000 | PE 又は TE-FJ |
|
| 150A | 200 | 3.2 | 50 | 6 | 千鳥 | 33 | 198 | 2.7 | 1,050 | 8,200 | 750 | 10,000 | PE 又は TE-FJ |
|
| 100A | 200 | 4.0 | 30 | 4 | 千鳥 | 33 | 132 | 3.3 | 800 | 7,560 | 640 | 9,000 | PE 又は TE-FJ |
|
| 地熱井 | 7" | 100 | 10 | 40 | 12 | 千鳥 | 55 | 660 | 11.8 | 1,250 | 7,660 | 1,090 | 10,000 | BTC |
| 4-1/2" | 155 | 10 | 165 | 6 | 千鳥 | 25 | 150 | 8.1 | 1,500 | 7,835 | 665 | 10,000 | BTC | |
| ガス井 | 9-5/8" | 13 | 13 | 45 | 13 | 千鳥 | 390 | 5,070 | 10.0 | 370 | 8,965 | 750 | 10,000 | BTC |
| 8-5/8" | 8 | 8 | 35 | 20 | 千鳥 | 257 | 5,140 | 4.2 | 500 | 9,000 | 500 | 10,000 | BTC | |
| 5-1/2" | 8 | 8 | 35 | 13 | 千鳥 | 314 | 4,082 | 4.3 | 500 | 11,000 | 500 | 12,000 | BTC | |
注1:上記以外の管寸法、スリット寸法、スリット条数及び管端形状のストレーナーも可能ですのでご相談ください。
